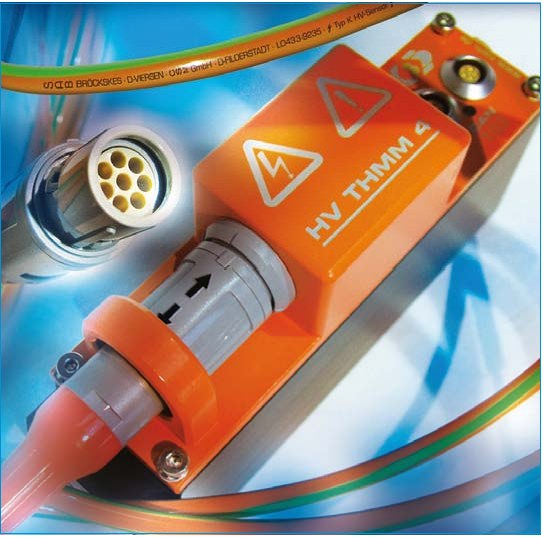

Alternative Antriebsmöglichkeiten werden immer wichtiger. Elektro- und Hybridfahrzeuge stellen eine solche Alternative dar. Um hierfür die erforderlichen Leistungen bereitstellen zu können, werden HV-Bordnetze benötigt, die ihre Energie wiederum aus HV-Batterien beziehen. Die verfügbare Energie in diesen Fahrzeugen ist begrenzt und erschwerend kommt hinzu, dass ein großer Teil davon in Form von Verlustleistung (Wärme) verloren geht. Bei der Entwicklung dieser Technologie kommt Temperaturmessungen daher eine große Bedeutung zu. Hierfür werden Messsysteme benötigt, die hohen Spannungen, wie sie in HV-Bordnetzen auftreten, ausgesetzt werden können und dürfen. Das von CSM entwickelte, CAN-basierte 4-kanalige HV THMM 4 für NiCr-Ni(Typ K)-Sensoren kann aufgrund der extrem kompakten Baugröße, dem robusten Aluminiumgehäuse, der Schutzklasse IP67 sowie dank des großen Temperaturbereichs von -40 °C bis +100 °C sehr dicht an der Messstelle montiert werden. Dadurch werden lange, potenziell spannungsführende Messkabel vermieden. Das Modul verfügt über eine galvanische Trennung, die als verstärkte Isolierung für Arbeitsspannungen bis zu 800 V unipolar ausgelegt ist. Diese verstärkte Isolation besteht sowohl zwischen den Messkanälen selbst als auch zwischen den Messkanälen einerseits und der Spannungsversorgung, CAN und Gehäuse andererseits. Als zusätzlich mögliche Sicherheitsmaßnahme verfügt das Modul über einen Masseanschluss, der mit der Karosseriemasse verbunden werden kann. In diesem Fall wird das Messsystem vom Isolationswächter des Fahrzeugs mit kontrolliert. Last, but not least besticht das HV THMM 4 durch seine geringe Leistungsaufnahme von typ. 1 W und einer sehr guten Messgenauigkeit über den gesamten Temperaturbereich.
